尚鼎防潮柜撰：編帶物料烘烤溫度標準
發布時間：2024年09月05日 點擊數：
摘要：編帶物料的烘烤有沒有什么標準？有什么需要注意的地方呢？
尚鼎除濕撰：編帶物料在如今的SMT加工中，是為數眾多的物料之一。編帶物料包括眾多的電阻、電容、IC等。編帶物料中的IC等集成電路器件，往往也是潮濕敏感元器件。這些潮濕敏感元器件，除了需要在存放時使用防潮柜防潮箱之外，在其受潮之后，也是需要進行烘烤再上線。那么，編帶物料的烘烤有沒有什么標準？有什么需要注意的地方呢？

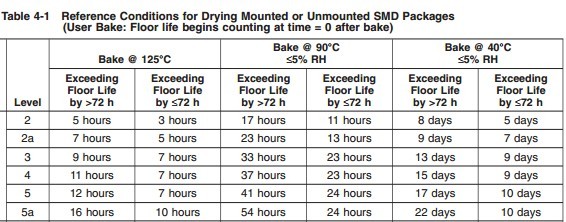

其實，需要烘烤的元器件，首先不管它是什么樣的包裝模式，其本質就是MSD元器件的干燥烘烤。故其遵循的標準亦是IPC/J-STD-033的標準。如下表摘錄所示：
此表，即為MSD的烘烤標準。而編帶物料的烘烤同樣使用此標準。
但是，編帶物料的烘烤，卻不能使用普通的MSD烘烤箱進行。
其原因是，編帶物料，其料帶，一般為塑料。而塑料在經過高溫后往往會產生一定的變形。而變形后的料帶，在經過SMT貼裝時，就容易導致貼裝精度的下降。進而影響產品良率。
故編帶物料的烘烤，往往使用小于100度的中低溫低濕烘烤。而普通的MSD烘烤箱卻是無法做到中低溫時的低濕條件。中低溫時如不帶入低溫條件，其烘烤不單止達不到干燥的效果，反而有往芯片內部加濕的可能產生。此時，需要的是MSD低濕烘烤箱。
而中低溫低濕烘烤中，亦是有兩個溫度段。編帶物料的烘烤溫度選擇，是根據工廠的使用習慣以及工藝流程進行選擇。
表中可以看出，90度與40度的烘烤條件下，其烘烤時間是不同。溫度越低烘烤時間越長。如3級器件，40度5%RH的烘烤條件下，需要的是7天才能烘烤完成。如此廠的烘烤時間，是為工廠所不能接受的。
故很多的工廠采用的烘烤條件，一般選用90度5%RH的條件。但90度的溫度也相對高。一些編料帶也同樣不適合。但工廠又不能接受7天的烘烤時間，那應該如何呢？
其實這也是對IPC標準理解的誤區。MSD的烘烤時間，標準里規定的是完全恢復芯片車間壽命的時間。而實際上，我們上線的芯片，只需要其芯片的受潮比重在低于0.1%Wt即可。故烘烤的時間，工廠可根據自身的情況，適當縮短MSD的烘烤時間。
另外，40度5%RH的烘烤，亦有工廠采用邊存儲邊烘烤的方式。此類物料來料拆封后即放于此條件下，一直烘烤，到使用的時候就直接上線。這也是一個方法。同仁們亦可參考。
總而言之，編帶物料的烘烤同樣是適合IPC的標準，除了使用MSD低濕烘烤箱以外，對物料的防潮更為重要，良好的防潮箱防潮柜使用方法，可讓芯片避免烘烤。對器件來說，烘烤的使用是能避免就避免。詳細，可咨詢我司相關技術人員。
